Installation des boucles d'induction
Positionnement
Les boucles d’induction doivent être positionnées à une hauteur convenable. Il s’agit en fait de respecter un dénivelé correct entre la hauteur des aides auditives – le plan d’écoute – et la boucle. Ce dénivelé peut être vers le haut ou vers le bas. Il conditionne la régularité du champ magnétique.
Les boucles en « 8 » et les systèmes phasés en épingles sont normalement définis pour être installés au sol. Exceptionnellement en hauteur si les conditions s’y prêtent.
Pour offrir un champ magnétique (et donc un niveau sonore) régulier conforme à la norme, les boucles périmétriques doivent pour leur part être installées à une hauteur convenable qui dépend essentiellement de leur largeur, et non pas systématiquement au sol ou au plafond comme souvent préconisé à tord.

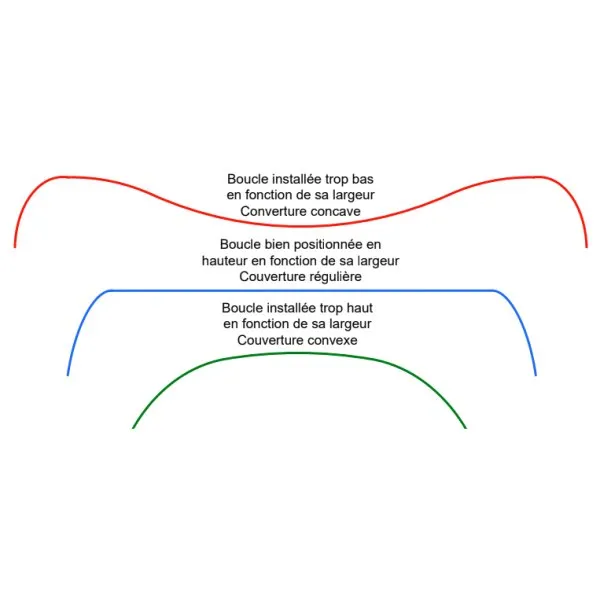

Si un dénivelé convenable n’est pas respecté le champ pourra être convexe ou concave et éventuellement hors norme.
Sauf hypothèse dûment prise en compte, il ne faut jamais installer une boucle derrière une ossature ou un treillis métallique susceptible d’en perturber le fonctionnement.
Pour les installations dans des structures métalliques, nous consulter.
Quel fil pour la boucle ?
La boucle sera en fil de cuivre souple ou en ruban cuivré isolés.
La section préconisée doit être respectée afin de satisfaire à l’adéquation entre les caractéristiques de la boucle (résistance et impédance) et celles de l’amplificateur.
Méthodes d’Installation
Les fils des boucles peuvent être installés en saignée, en fourreautage, en goulottes, collés, ou en aérien. S’assurer dans tous les cas que la boucle n’est pas à la terre.
Il est déconseillé de noyer directement le fil de la boucle dans du ciment frais, les éléments corrosifs du ciment pouvant dégrader le fil dans le temps. Pour une pose en saignée il est recommandé de noyer le fil dans une matière neutre avant de refermer avec du ciment ou de la résine.
Nota : Nous disposons de câbles résistants DBC AMPETRONIC pouvant être noyés dans du ciment frais, enterrés, ou tirés en extérieur.
Pose de boucle en ruban
Le ruban FB AMPETRONIC peut être posé sur un collant double face et revêtu d’un adhésif de signalisation PWT AMPETRONIC.
Dans les angles le ruban peut être rabattu (voir vidéo d’installation).
La liaison entre le ruban et l’amplificateur sera en fil de cuivre souple isolé. Bien décaper l’isolant du ruban, dénuder l’extrémité du fil, puis raccorder le fil au ruban avec une soudure à l’étain ou à l’aide d’un connecteur à sertir AMPETRONIC. Les rubans peuvent aussi être raboutés par soudure à l’étain ou à l’aide d’un connecteur à sertir AMPETRONIC. Isoler la liaison.
La section de fils entre la boucle et l’amplificateur sera torsadée pour en limiter le rayonnement. Si cette section est longue il peut être utile d’adopter une configuration particulière. Nous consulter.
Vidéo AMPETRONIC d’installation d’un système phasé à faible débordement
